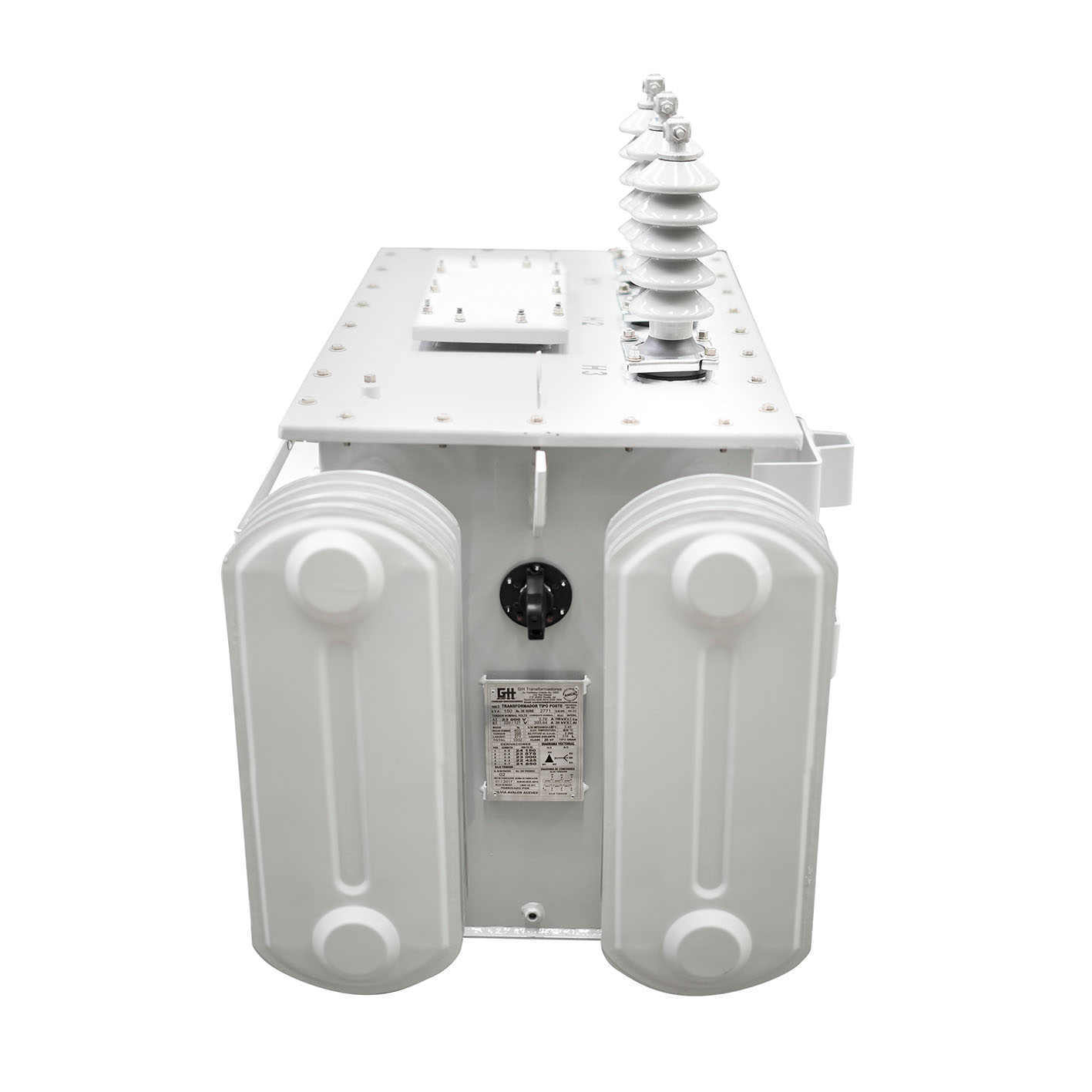

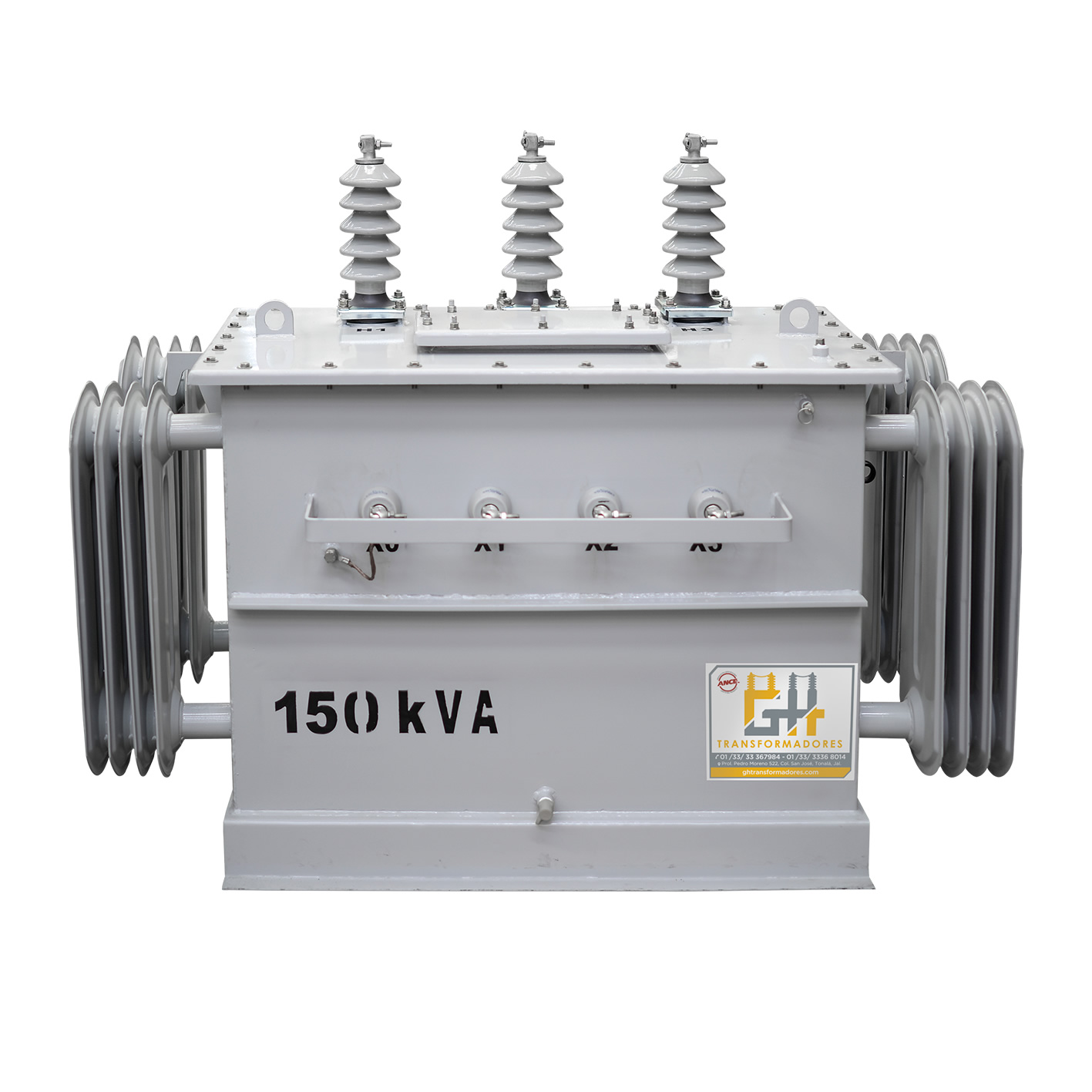

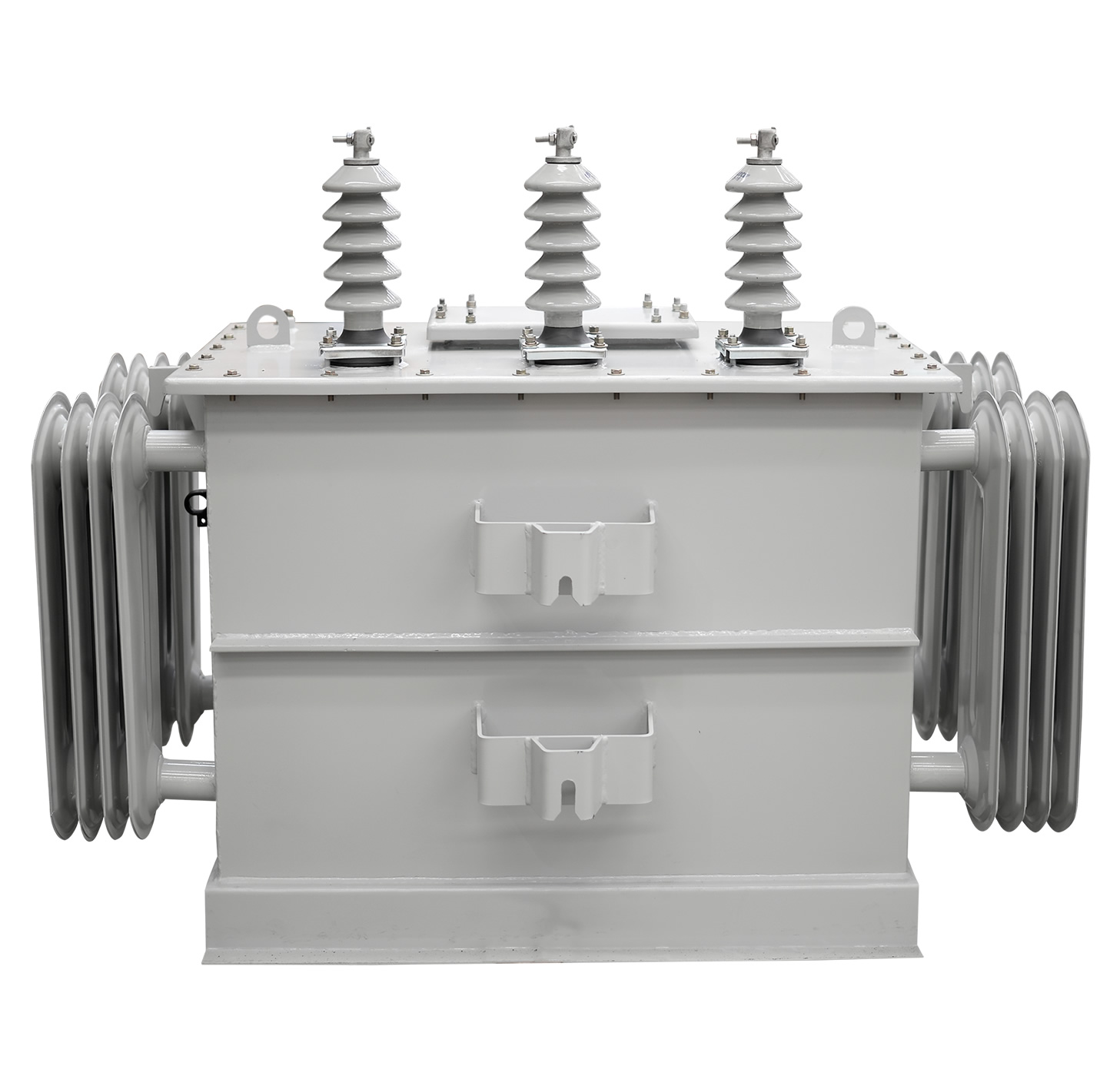

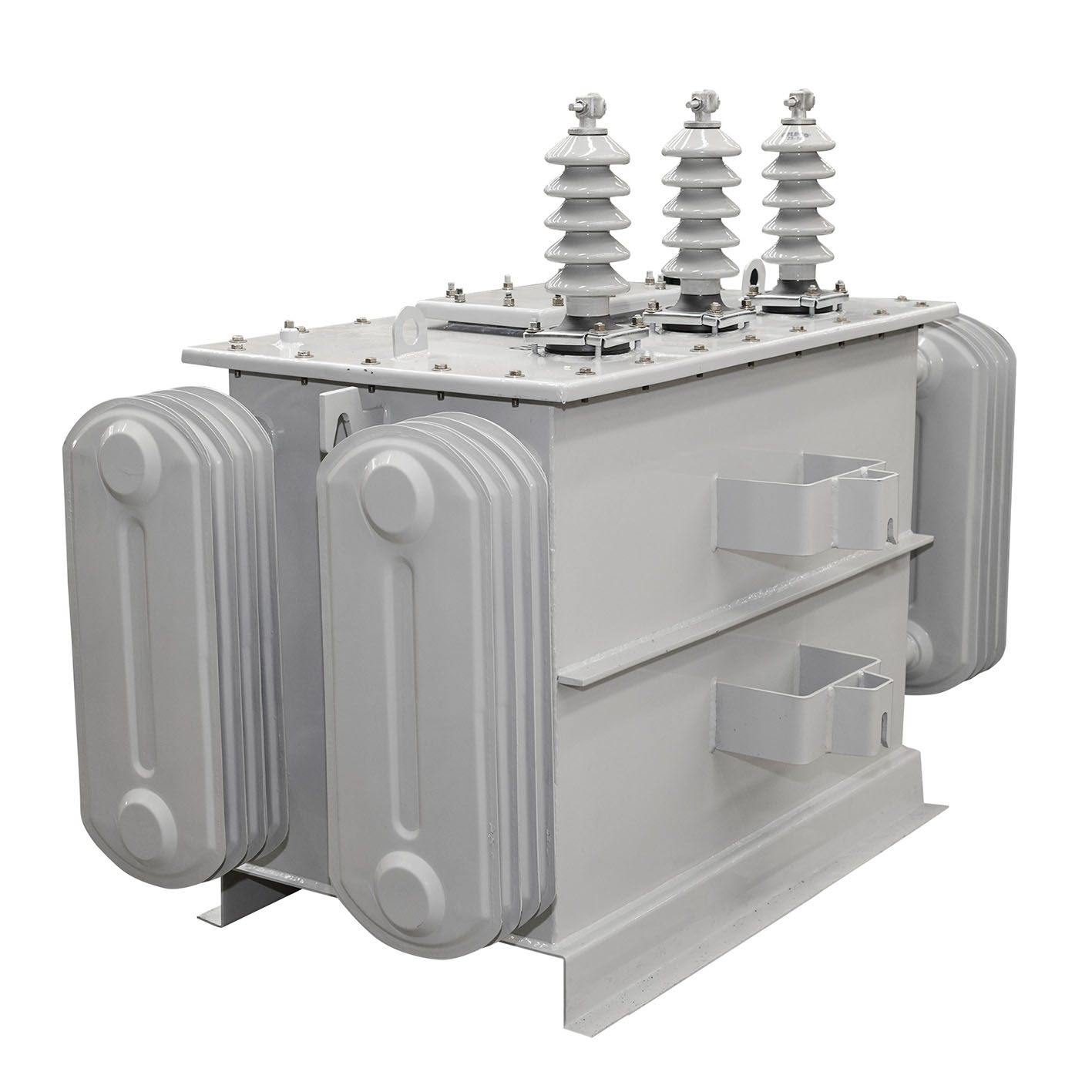

Transformador Tipo Poste

Todos nuestros transformadores estan certificados bajo la norma ANCE

Tipo POSTE

Frecuencia 60 Hz

Altitud de operación 2,300 msnm

Temperatura de operación de -5ºC hasta 40ºC.

Presentación Trifásico / Monofásicos

Fabricación en acero al carbón o acero inoxidable

Tipo de aceite Vegetal o Mineral

Los transformadores tipo poste están diseñados para su instalación en redes de distribución aérea, ofreciendo una solución confiable, compacta y de fácil mantenimiento. Su diseño permite adaptarse a diferentes alturas y tipos de postes, garantizando la continuidad del suministro eléctrico en áreas residenciales, comerciales y rurales. Estos equipos son ideales para calles, avenidas y pequeños comercios, así como para sistemas de alumbrado público y servicios auxiliares, cumpliendo con las normas NOM-002-SEDE, NMX-J-287-ANCE y NMX-J-123-ANCE, asegurando seguridad, eficiencia y durabilidad en la operación diaria.

Características

• Los transformadores operan correctamente dentro de un ambiente de -5ºC hasta 40ºC. Operan a su capacidad nominal siempre y cuando la temperatura máxima del ambiente no exceda de 40ºC y la temperatura promedio del ambiente no exceda de 30ºC. En los transformadores tipo cálido su temperatura máxima es de 50ºC con un promedio de 40ºC.

• Sobre elevación de temperatura 65ºC para transformador normal.

• Sobre elevación de temperatura 55ºC para transformadores tipo cálido.

• Temperatura de referencia de los transformadores: suma de elevacion de temperatura promedio de los devanados mas 20°C

• Transformadores autoenfriados en líquido aislante Aceite mineral para transformadores

• Fabricación en acero al carbón.

• Pintura Electrostática horneada, que asegura un mejor recubrimiento a la intemperie.

• Efriamiento ONAN

Usos y Aplicaciones

Zonas residenciales y rurales
Suministro a calles, avenidas y áreas urbanas de baja densidad..
Pequeñas industrias, comercios y servicios locales.
Instalaciones en redes de media y baja tensión aéreas, sobre postes de madera, concreto o metálicos.
Apoyo en redes de alumbrado público, telecomunicaciones y bombeo de agua.
Entre otros

Pruebas de Laboratorio

Resistencia de aislamiento.
Relación de transformación.
Polaridad y secuencia de fases.
Tensión aplicada.
Tensión inducida.
Resistencia Óhmica de los devanados.
Pérdida en el vacío y corriente de excitación

Accesorios

Orejas de izaje
Cambiador de derivaciones
Placa de Datos
Valvula Dren
Asiento
Soporte Tipo B
Boquilla A.T.
Solera Refuerzo
Solera proteccion B.T.
Boquiila B.T.
Conexion a tierra
Tapa atornillada
Cople llenado
Cuerpo de Tanque

Capacidades

El voltaje o tensión puede ser modificado según las necesidades del cliente.

TRIFÁSICO
kVA	15, 30, 45, 75, 112.5, 150, 225, 300, 500
Tensión Primaria	13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V
Tensión secundaria	220/127, 440/254, 380/220, 480/277 V
Conexiones	Delta-Estrella, Estrella-Estrella
Normas de fabricación	NOM-002-SEDE, NMX-J-116-ANCE, NMX-J-123-ANCE

MONOFÁSICO
kVA	10, 15, 25, 37.5, 50, 75, 100, 167
Tensión Primaria	13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V
Tensión secundaria	120/240, 220/110, 240/480 V
Conexiones	Estrella Aterrizada, Tension Plena
Normas de fabricación	NOM-002-SEDE, NMX-J-116-ANCE, NMX-J-123-ANCE
