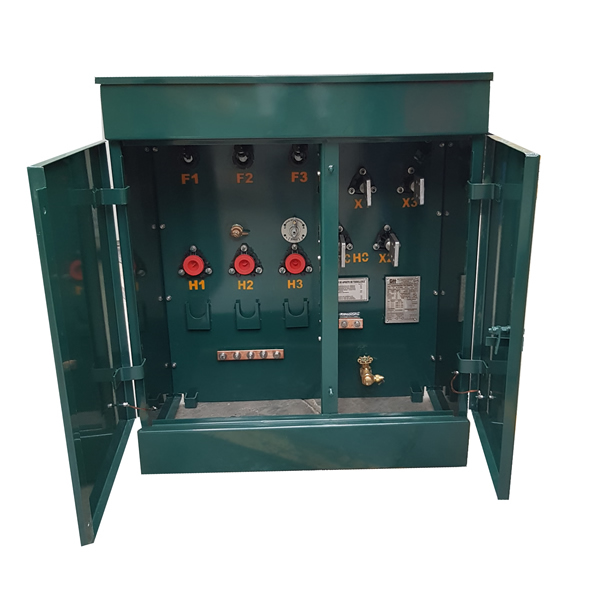

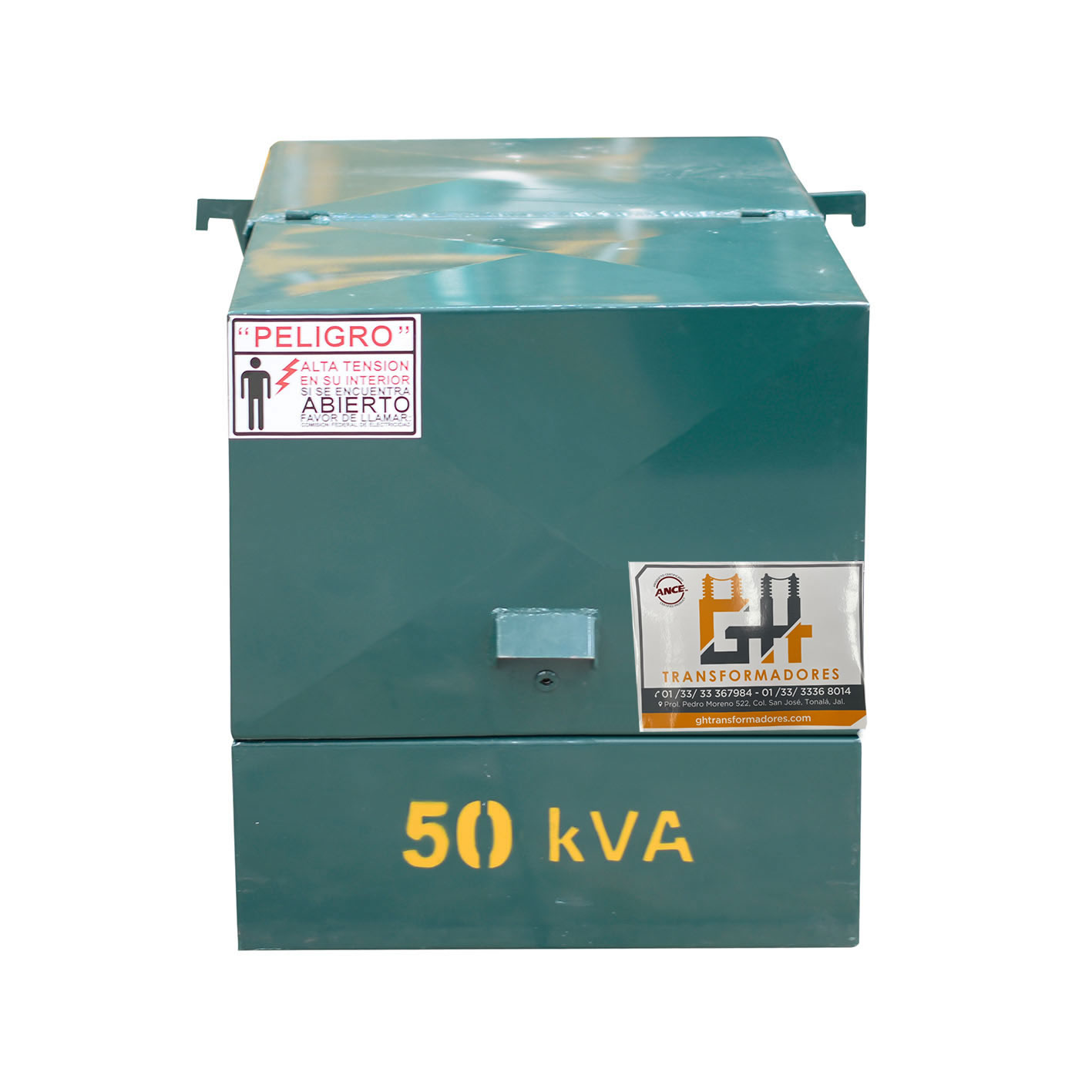

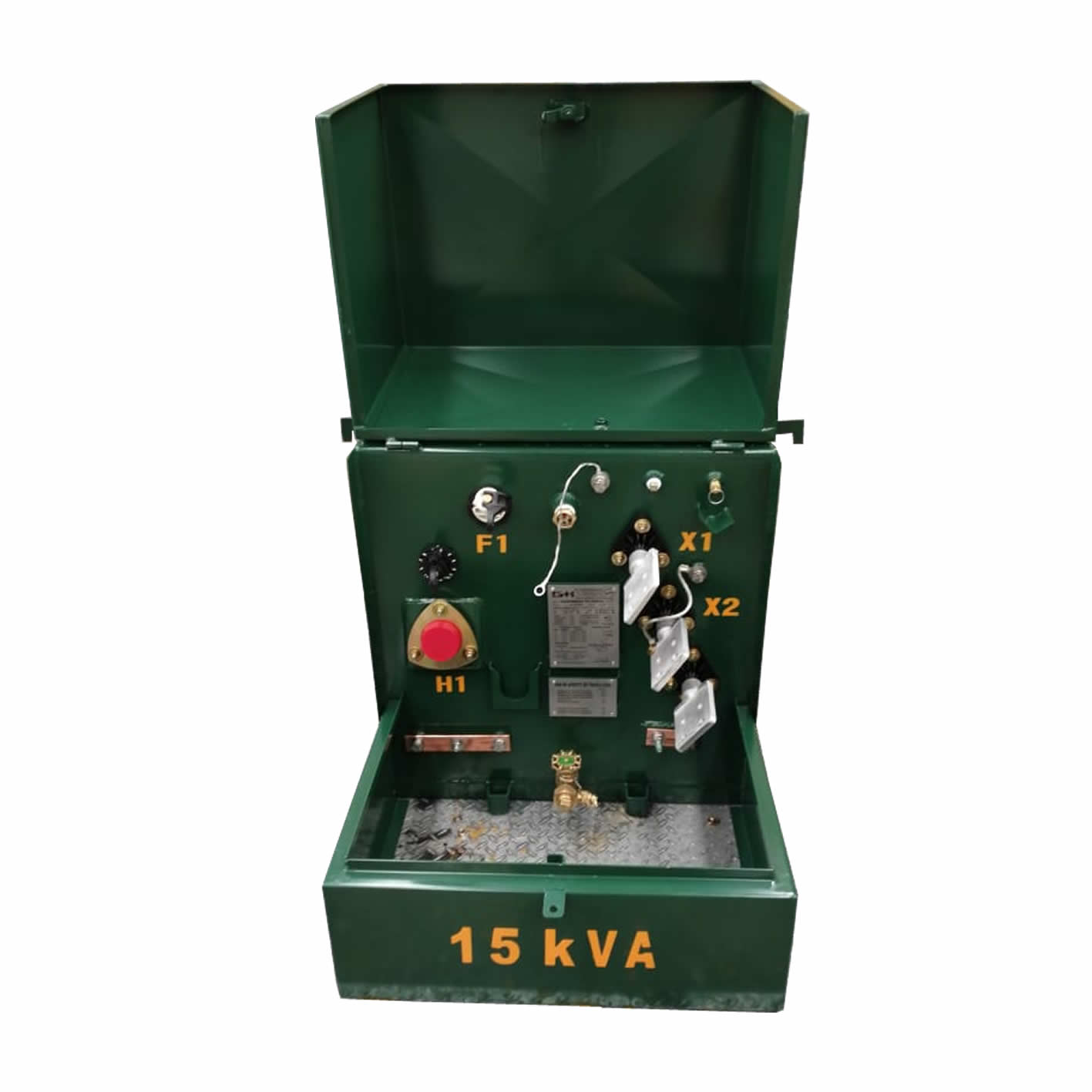

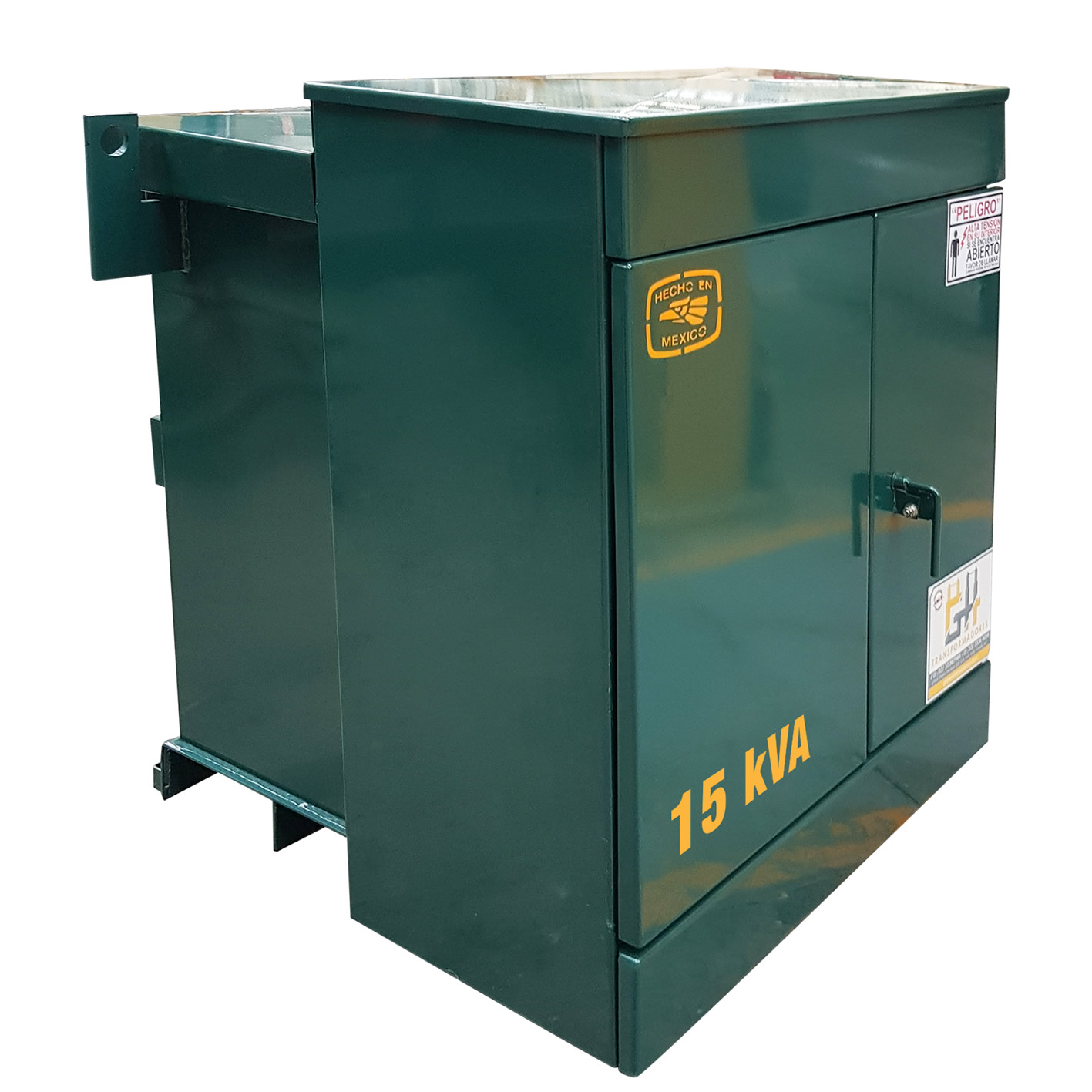

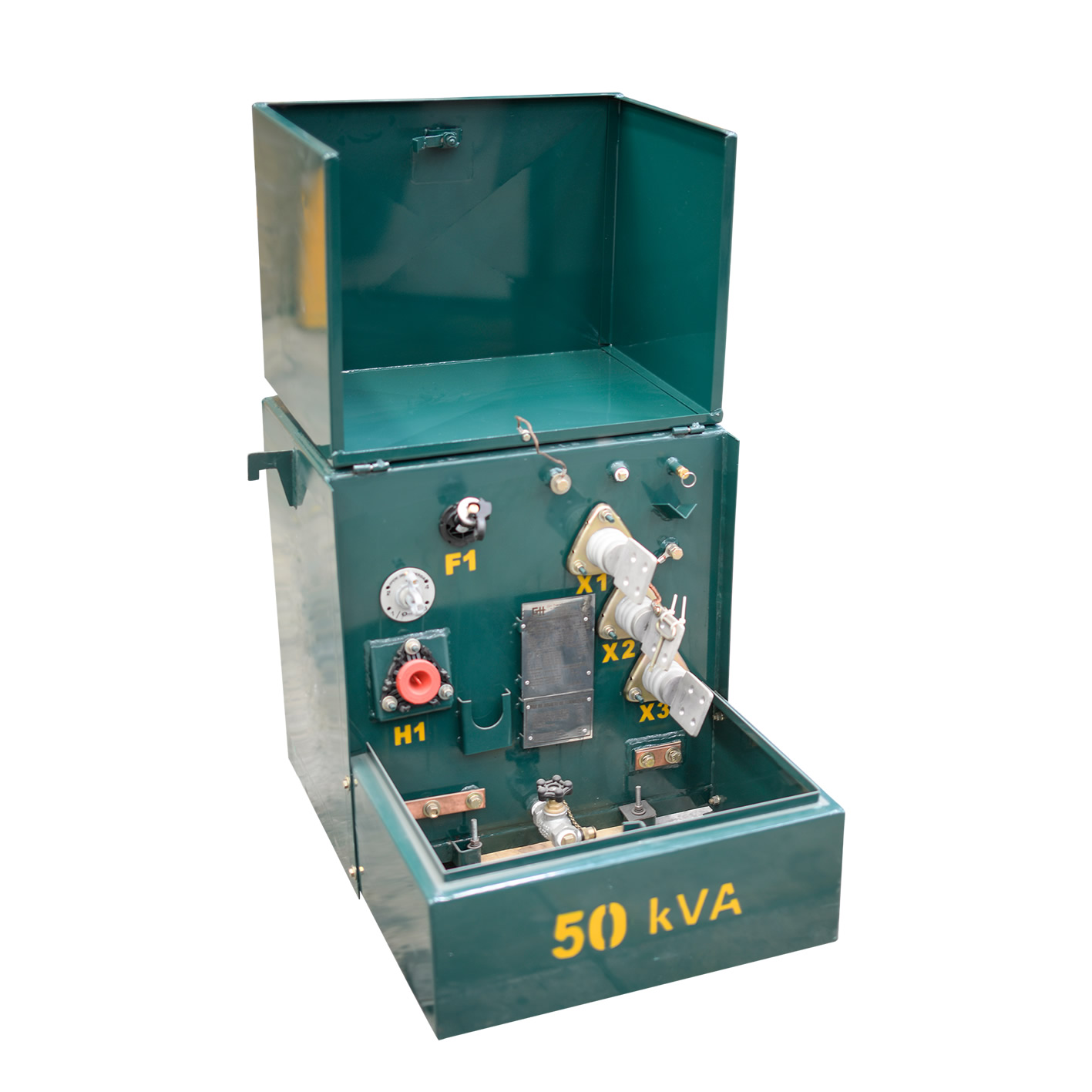

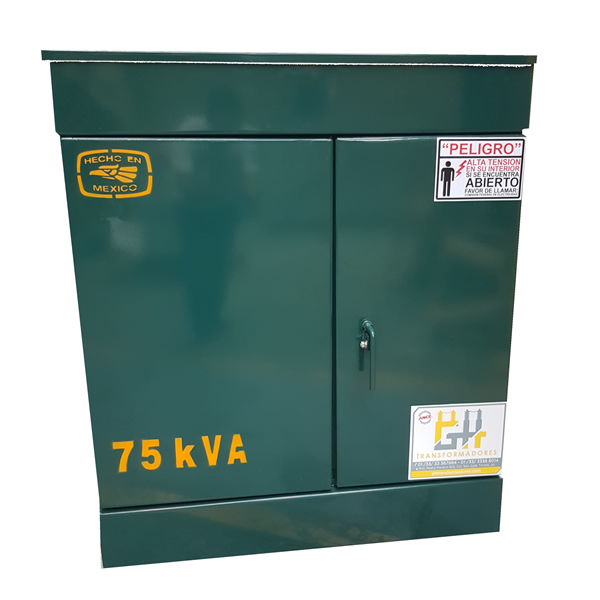

Transformador Tipo Pedestal

Todos nuestros transformadores estan certificados bajo la norma ANCE

Tipo PEDESTAl

Frecuencia 60 Hz

Altitud de operación 2,300 msnm

Temperatura de operación de -5ºC hasta 40ºC.

Presentación Trifásico / Monofásicos

Fabricación en acero al carbón o acero inoxidable

Tipo de aceite Vegetal o Mineral

Los transformadores tipo pedestal están diseñados para su instalación en sistemas de distribución subterránea, ofreciendo una solución segura, compacta y estética para áreas urbanas, residenciales, comerciales e industriales. Su estructura metálica sellada y montada sobre un pedestal de concreto o acero permite un acceso frontal sencillo para maniobras, conexiones y mantenimiento, sin exponer partes energizadas. Estos equipos operan en medio dieléctrico líquido (aceite o éster vegetal), lo que garantiza una excelente disipación térmica, aislamiento y durabilidad.

Características

• Los transformadores operan correctamente dentro de un ambiente de -5ºC hasta 40ºC. Operan a su capacidad nominal siempre y cuando la temperatura máxima del ambiente no exceda de 40ºC y la temperatura promedio del ambiente no exceda de 30ºC. En los transformadores tipo cálido su temperatura máxima es de 50ºC con un promedio de 40ºC.

• Sobre elevación de temperatura 65ºC para transformador normal.

• Sobre elevación de temperatura 55ºC para transformadores tipo cálido.

• Temperatura de referencia de los transformadores: suma de elevacion de temperatura promedio de los devanados mas 20°C

• Transformadores autoenfriados en líquido aislante Aceite mineral para transformadores

• Fabricación en acero al carbón.

• Pintura Electrostática horneada, que asegura un mejor recubrimiento a la intemperie.

• Efriamiento ONAN

Usos y Aplicaciones

Zonas residenciales y urbanas.
Fraccionamientos residenciales.
Centros comerciales, hospitales, escuelas y edificios corporativos.
Instalaciones industriales ligeras o medianas.
Entre otros

Pruebas de Laboratorio

Resistencia de aislamiento.
Relación de transformación.
Polaridad y secuencia de fases.
Tensión aplicada.
Tensión inducida.
Resistencia Óhmica de los devanados.
Pérdida en el vacío y corriente de excitación

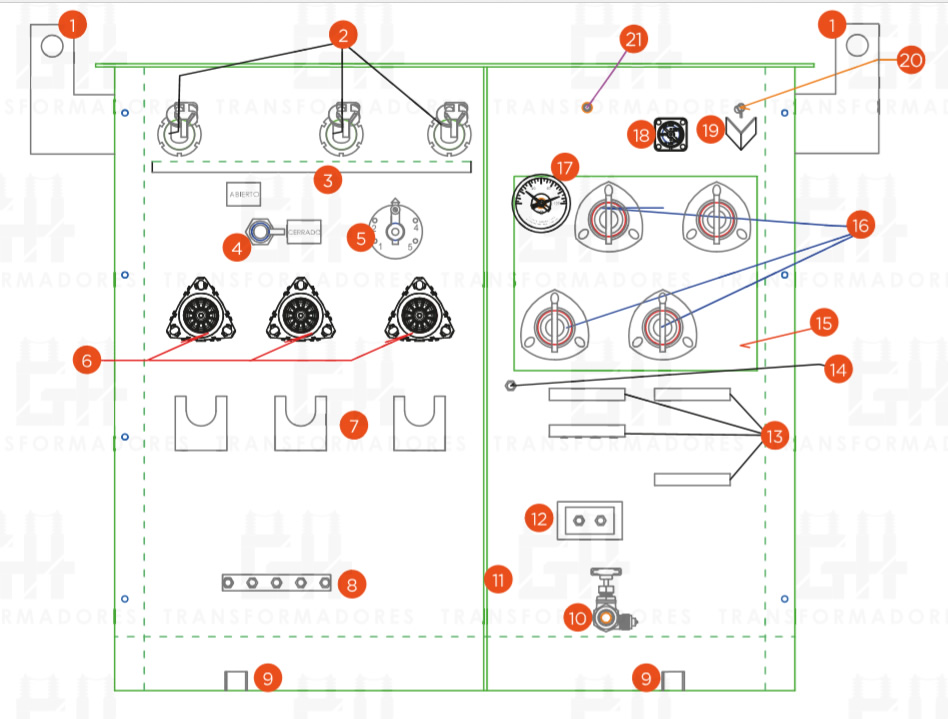

Accesorios

Orejas de izaje
Bayoneta portafusible
Charola antiescurrimiento
Seccionador
Cambiador de derivaciones
Boquilla A.T.
Portacodos
Placa de tierra
Asas de anclaje
Válvula dren
Solera de 3/8"
Placa de tierra
Solera para placa de datos
Tuerca 1/2" (conexión a tierra xO)
Placa antimagnética
Boquiila antimagnética
Indicador de temperatura
Nivel de líquido
Charola de válvula de alivio
Válvula de alivio
Niple de 1/2"

Capacidades

El voltaje o tensión puede ser modificado según las necesidades del cliente.

TRIFÁSICO
kVA	30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1000, 1500
Tensión Primaria	13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V
Tensión secundaria	220/127, 440/254, 380/220, 480/277 V
Conexiones	Delta-Estrella, Estrella-Estrella
Normas de fabricación	NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE

MONOFÁSICO
kVA	10, 15, 25, 37.5, 50, 75, 100, 167
Tensión Primaria	13,200 - 22,860 - 23,000 - 33,000 ó 34,500 V
Tensión secundaria	120/240, 220/110, 240/480 V
Conexiones	Estrella Aterrizada, Tension Plena
Normas de fabricación	NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE
